Siebbrecher für hohe Durchsatzleistungen
Siebbrecher ZBT
Für die leistungsstarke Zerkleinerung von Agglomeraten und Produktklumpen mit definierter Endkorngröße.
Hohe Durchsatzleistung bei kontrollierter Kornaufbereitung
Der Siebbrecher ZBT kombiniert zwei parallel arbeitende Siebbrechereinheiten in einem gemeinsamen Gehäuse. Dadurch erreicht er gegenüber dem Siebbrecher ZBS eine doppelte Durchsatzleistung und eignet sich besonders für Prozesse mit großen Produktmengen.
Produktagglomerate und Verklumpungen werden schonend auf eine definierte Endkorngröße reduziert. Unterschiedliche Loch- und Reibsiebe ermöglichen eine gezielte Anpassung an Produkteigenschaften und gewünschtes Zerkleinerungsergebnis. Die kompakte Bauweise, der geringe Energiebedarf und die niedrige Rotordrehzahl machen den ZBT zu einer leistungsfähigen Lösung für die Lebensmittel-, Milcherzeugnis- und Chemieindustrie.
-
Doppelte Durchsatzleistung
Zwei parallel arbeitende Siebbrechereinheiten verarbeiten hohe Produktmengen zuverlässig -
Definierte Endkorngrößen
Unterschiedliche Siebeinsätze ermöglichen eine gezielte und reproduzierbare Kornaufbereitung -
Schonende Produktbehandlung
Niedrige Rotordrehzahlen reduzieren Feinanteil, Produkterwärmung und mechanische Belastung -
Schnelle Reinigung und Wartung
Die demontierbare Frontplatte ermöglicht einen großzügigen Zugang zu Rotoren und Sieben -
ATEX-konforme Ausführung
Verfügbar für Anwendungen in explosionsgefährdeten Produktionsbereichen
Funktionsweise und Lieferumfang
Funktionsweise

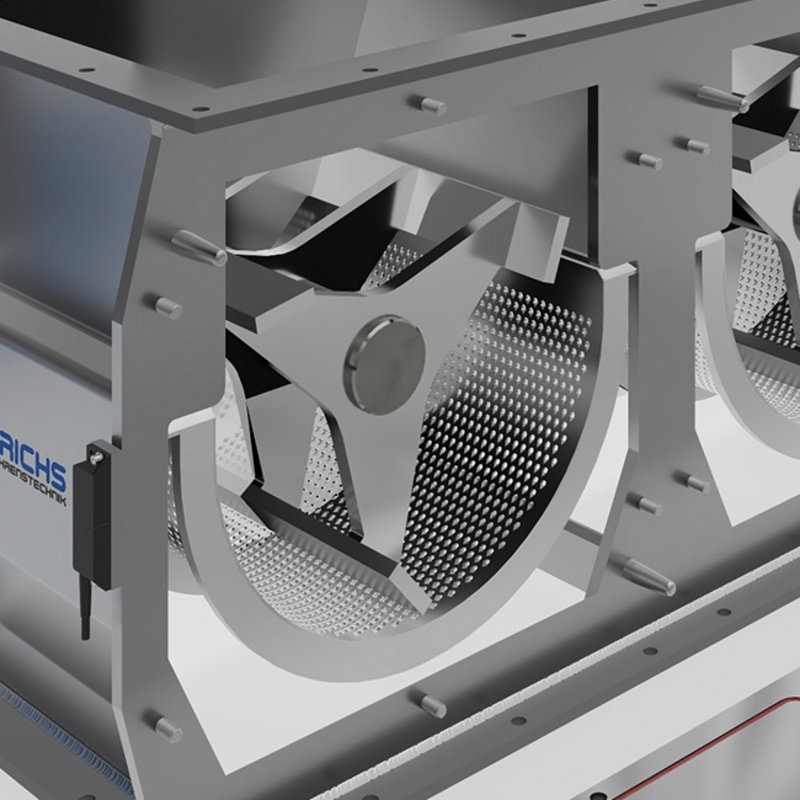

Der Siebbrecher ZBT besteht aus zwei parallel angeordneten Siebbrechereinheiten in einem gemeinsamen Edelstahlgehäuse. Jede Einheit verfügt über einen Rotor mit drei Reibleisten, die das Produkt kontrolliert durch den jeweiligen Siebeinsatz führen. Agglomerate und Produktklumpen werden dabei so lange zerkleinert, bis sie die definierte Sieböffnung passieren können.

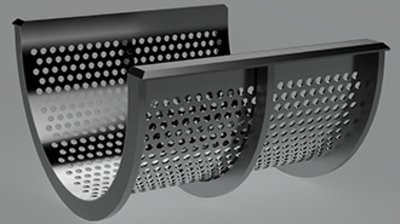

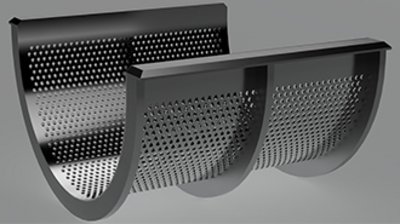

Die erreichbare Endkorngröße wird durch die Art des Siebes, die Sieböffnung, die Rotordrehzahl sowie die Eigenschaften des Produkts bestimmt. Je nach Anwendung können Lochsiebe oder Reibsiebe eingesetzt werden. Reibsiebe erzeugen neben der Druckwirkung zusätzliche Scherkräfte und eignen sich besonders für harte oder zähe Produkte.
Der Mahlspalt zwischen den Reibleisten und den Sieben kann stufenlos eingestellt werden. Dadurch lässt sich das Zerkleinerungsergebnis zusätzlich an das jeweilige Produkt anpassen. Aufgrund der integrierten Siebwirkung ist in vielen Anwendungen kein zusätzliches Klassiersieb erforderlich.
Die doppelte Ausführung ermöglicht gegenüber dem ZBS eine deutlich höhere Durchsatzleistung. Der tatsächlich erreichbare Produktdurchsatz hängt jedoch von den Produkteigenschaften, der Sieböffnung und dem gewünschten Zerkleinerungsgrad ab.
Typische Einsatzbereiche sind:
- nach Sack- und Big-Bag-Entleerstationen
- nach dem Produktaustrag aus Silos und Behältern
- vor pneumatischen Fördersystemen
- nach Band- und Walzentrocknern
- nach Mischern mit Flüssigkeitszugabe
- vor der Abfüllung in Säcke oder Big Bags
Bei stark verklumpten Produkten kann dem ZBT ein Klumpenbrecher der Baureihe ZBK oder ZBL zur Grobzerkleinerung vorgeschaltet werden.
Reinigung

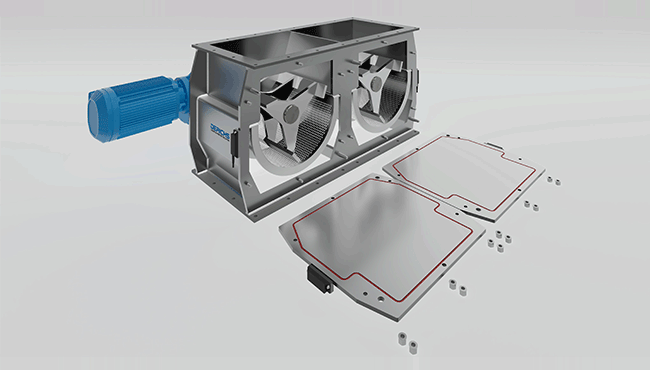

Die leicht demontierbare Frontplatte ermöglicht einen direkten und großzügigen Zugang zu beiden Rotoren und Siebeinsätzen. Dadurch können die Siebe schnell gewechselt und alle produktberührenden Bereiche effizient trocken oder nass gereinigt werden.
Lieferumfang
Der Siebbrecher ZBT wird anschlussfertig geliefert. Je nach Anwendung stehen unterschiedliche Siebeinsätze, ATEX-Ausführungen und Antriebsvarianten zur Verfügung.

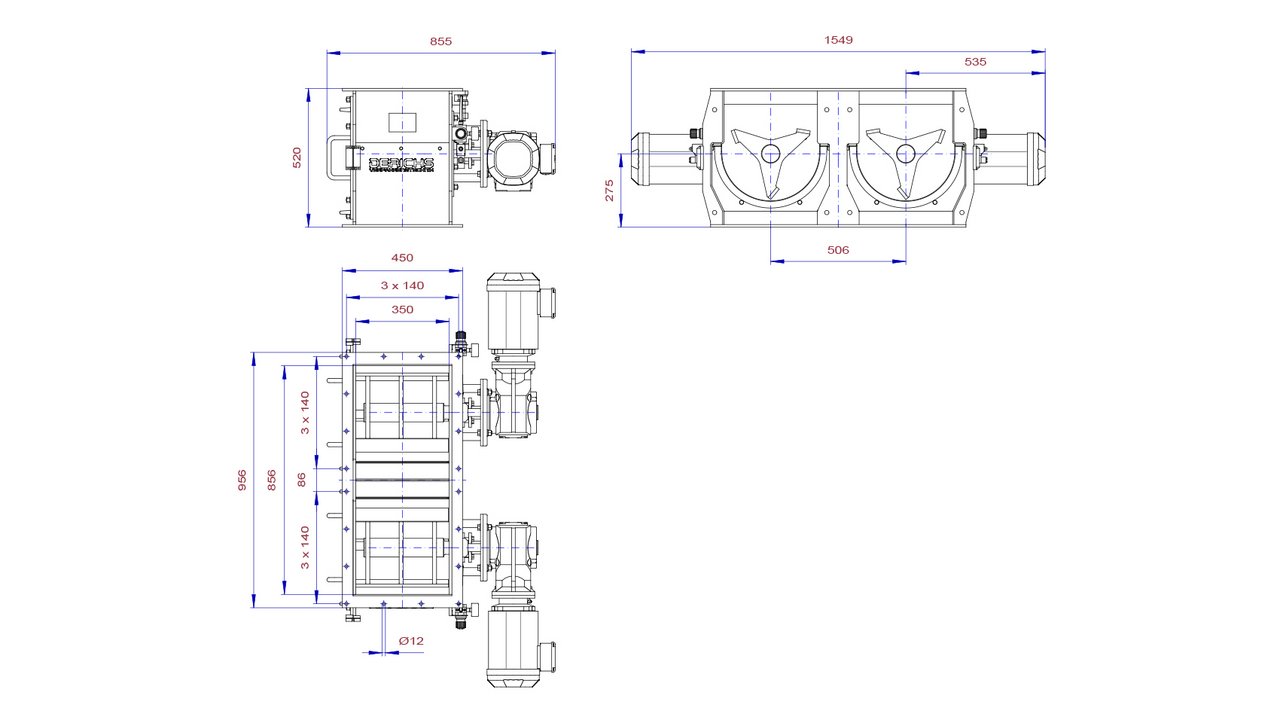

Maßangaben
Technische Eigenschaften
| Antriebsleistung | 2 x 3 kW |
| Drehzahl | 53 U/min |
| Siebgröße/-öffnung | 1,5 bis 22 mm |
