Siebbrecher für definierte Endkorngrößen
Siebbrecher ZBS
Für die Feinzerkleinerung von Agglomeraten und Produktklumpen mit definierter Korngröße.
Schonende Zerkleinerung und Klassierung in einer Komponente
Der Siebbrecher ZBS kombiniert Zerkleinerung und Klassierung in einer einzigen Maschine. Produktagglomerate und Verklumpungen werden schonend auf die gewünschte Endkorngröße reduziert und direkt über den eingesetzten Siebeinsatz definiert.
Durch die Auswahl unterschiedlicher Loch- oder Reibsiebe kann der ZBS optimal an Produkt und Prozess angepasst werden. Die kompakte Bauweise, der geringe Energiebedarf und die produktschonende Arbeitsweise machen ihn zu einer wirtschaftlichen Lösung für zahlreiche Anwendungen in der Lebensmittel-, Milcherzeugnis- und Chemieindustrie.
-
Definierte Endkorngrößen
Siebeinsätze von 1,5 bis 22 mm ermöglichen eine gezielte Produktaufbereitung -
Schonende Produktbehandlung
Reibleisten führen das Produkt kontrolliert durch den Brechprozess. -
Schnelle Reinigung
Frontplatte und Siebeinsätze sind leicht zugänglich und schnell austauschbar. -
Flexible Anpassung
Lochsiebe und Reibsiebe für unterschiedliche Produkteigenschaften und Zerkleinerungsanforderungen. -
ATEX-konforme Ausführung
Geeignet für Anwendungen mit Explosionsschutzanforderungen.
Funktionsweise und Lieferumfang
Funktionsweise

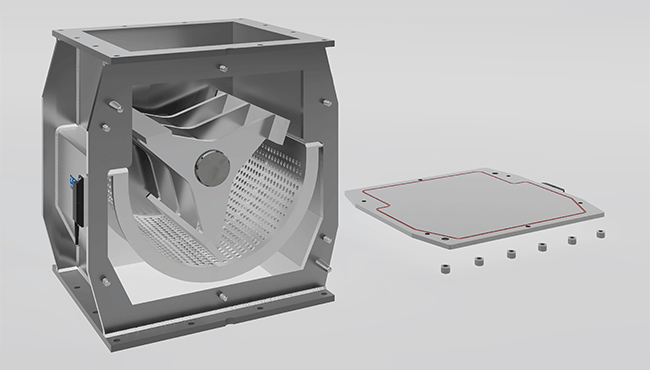

Der Siebbrecher ZBS besteht aus einem robusten Edelstahlgehäuse mit einem Rotor, der mit drei Reibleisten ausgestattet ist. Während der Rotation führen die Reibleisten das Produkt schonend durch den Siebeinsatz. Agglomerate und Klumpen werden dabei kontrolliert zerkleinert, bis die gewünschte Korngröße erreicht ist.
Die maximale Endkorngröße wird durch die gewählte Sieböffnung, die Rotordrehzahl und die Produkteigenschaften bestimmt. Je nach Anwendung können Lochsiebe oder Reibsiebe eingesetzt werden. Reibsiebe ermöglichen zusätzlich eine Zerkleinerung durch Scherkräfte und eignen sich besonders für harte oder zähe Produkte.
Der Mahlspalt zwischen Rotor und Sieb kann optional verstellt werden, um das Zerkleinerungsergebnis weiter zu beeinflussen. Durch die integrierte Siebfunktion ist in vielen Anwendungen kein zusätzliches Klassiersieb erforderlich.
Typische Einsatzbereiche sind:
- Nach Sack- und Big-Bag-Entleerstationen
- Vor pneumatischen Fördersystemen
- Nach Band- und Walzentrocknern
- Nach Mischern mit Flüssigkeitszugabe
- Vor der Abfüllung in Säcke oder Big Bags
Bei starken Verklumpungen kann dem ZBS ein Klumpenbrecher der Baureihe ZBK oder ZBL vorgeschaltet werden.
Reinigung

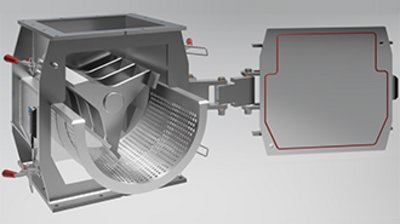

Die groß dimensionierte Frontplatte lässt sich schnell demontieren und ermöglicht einen direkten Zugang zum Innenraum. Dadurch können Siebeinsätze einfach gewechselt sowie Nass- und Trockenreinigungen effizient durchgeführt werden.
Optional sind schnellreinigbare Ausführungen erhältlich, die Reinigungszeiten zusätzlich reduzieren und Produktwechsel erleichtern.
Lieferumfang
Der Siebbrecher ZBS wird anschlussfertig geliefert. Je nach Anwendung stehen unterschiedliche Siebeinsätze, ATEX-Ausführungen und Antriebsvarianten zur Verfügung.
Maßangaben
Technische Eigenschaften
| Antriebsleistung | 3 kW |
| Drehzahl | 53 U/min |
| Siebgröße/-öffnung | 1,5 bis 22 mm |
