Hygiene-Probenehmer für Schüttgut-Proben
Probenehmer DPH
Bei hohen Hygieneanforderungen mit frei fließenden Produkten in Fallrohrleitungen ohne stehende Produktsäule.
Probenehmer für hygienische Anwendungen in der Chemie und Nahrungsmittelindustrie
Einfache Entnahme von Pulver- und Granulatproben aus Fallleitungen in der Chemie und Nahrungsmittelindustrie, in der hohe Anforderungen an die hygienegerechte Ausführung gestellt werden.
Für Anwendungen mit hohen hygienischen Anforderungen bietet der Probenehmer DPH eine zuverlässige Lösung zur Probenahme von Pulvern und Granulaten aus Fallleitungen, in denen keine stehende Produktsäule entsteht. Im Gegensatz zum Probenehmer DPS ist der DPH auch geeignet für Produkte, die nicht frei fließend sind. Die Probenahme erfolgt hygienisch und effizient, da der Probenehmer vollständig zerlegbar und somit einfach und schnell zu reinigen ist.
-
Hygienische Probenahme
Ideal für Anwendungen mit hohen Hygieneanforderungen in Lebensmittel-, Milch- und Chemieprozessen -
Für freie Produktströme
Zuverlässige Probenentnahme aus Fallleitungen ohne stehende Produktsäule -
Schnelle Reinigung
Vollständig zerlegbar, für die effiziente Reinigung -
Einfache Integration
Ansteuerung des Probenehmers in die kundenseitige Anlagensteuerung möglich -
Variable Probemengen
Variable Entnahmemenge pro Zeiteinheit durch mehrere Entnahmezyklen
Funktionsweise und Lieferumfang
Funktionsweise

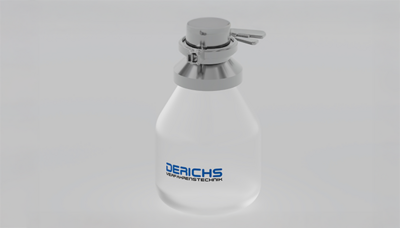

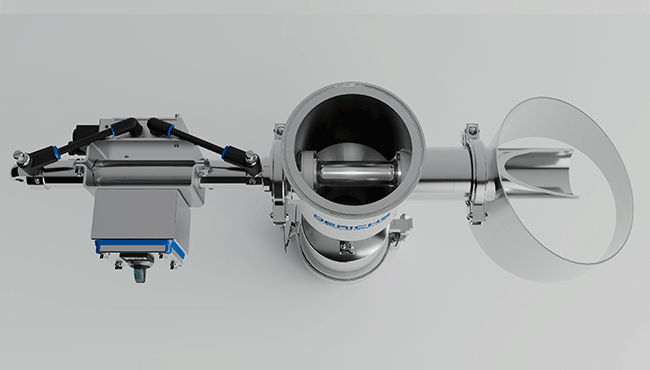

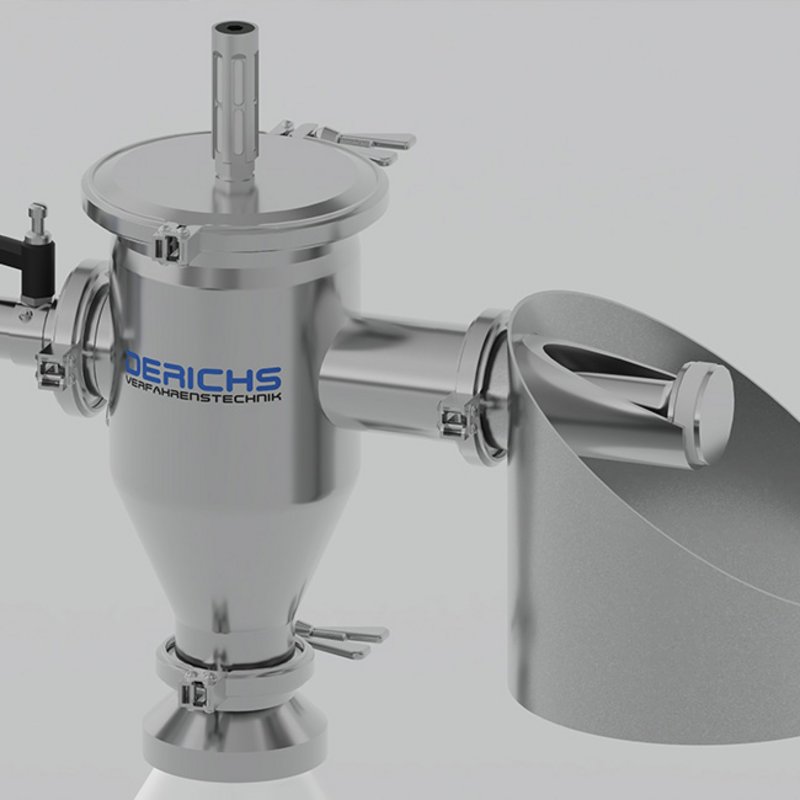

Der Probenehmer DPH besteht aus einem Kolben, der über einen pneumatischen Linearzylinder betätigt wird. Zur Probenentnahme fährt der Kolben in den fallenden Produktstrom ein und nimmt eine definierte Produktmenge auf. Beim anschließenden Zurückfahren wird die Probe in einen Probenbehälter oder Probenbeutel abgegeben. Die produktberührenden Oberflächen sind hygienegerecht ausgeführt und auf Ra ≤ 0,8 µm geschliffen.
Es können Probengrößen von 30, 90 oder 140 ml pro Entnahmezyklus realisiert werden. Die Anzahl der Probenahmen pro Zeiteinheit und damit die gesamte Probenmenge kann über die kundenseitige Anlagensteuerung flexibel eingestellt werden. Die Ansteuerung erfolgt über das Magnetventil des Probenehmers. Die Dokumentation der Probenahmen kann über entsprechende Meldungen im Leitsystem erfolgen.
Reinigung
Für Anwendungen mit hohen Hygieneanforderungen lässt sich der DPH schnell und vollständig zerlegen. Alle produktberührenden Bauteile sind gut zugänglich und können nass gereinigt werden. Dadurch werden Reinigungszeiten reduziert und Produktwechsel vereinfacht.
Lieferumfang
Zum Lieferumfang des Probenehmers gehört ein 2 ½“ Clamp-Stutzen, der an die bauseitige Fallleitung angeschweißt wird. Der zulässige Über-/ Unterdruck im System beträgt 50 mbar.
Maßangaben
Die erforderliche Einbauhöhe ist vom Probenbeutel bzw. der Probengefäße abhängig.
Technische Eigenschaften
| Zulässiger Über- oder Unterdruck | 50 mbar |
| Fallrohranschluss | 2 1/2‘‘ Clamp-Verbindung |
| Probenvolumen je Entnahmezyklus | 30, 90, 140 ml |
