Hygiene-Probenehmer für Schüttgut-Proben

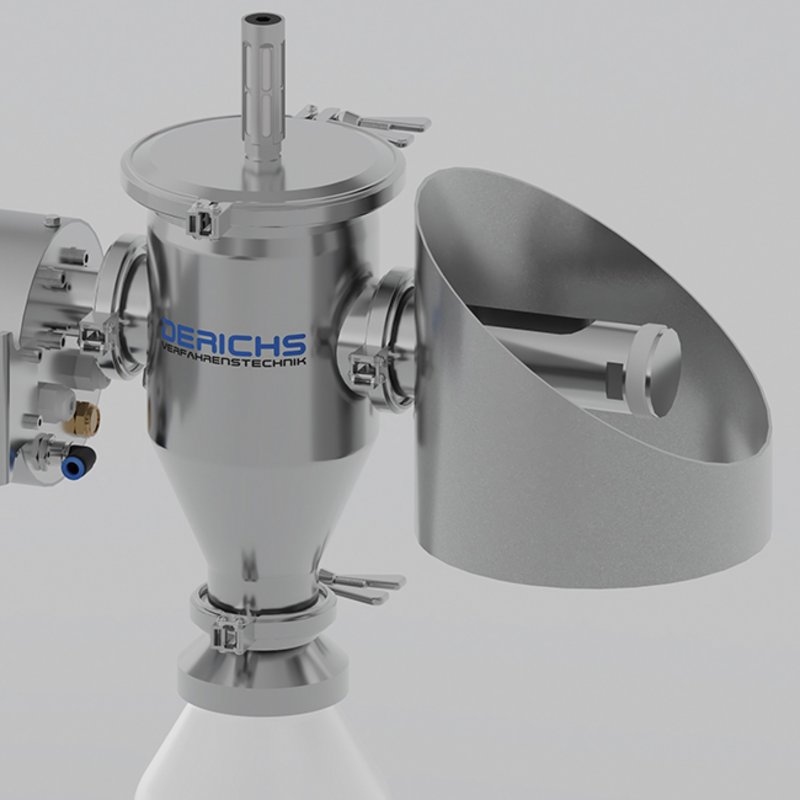

Probenehmer DPE
Für rieselfähige Pulver und Granulate in Fallleitungen ohne stehende Produktsäule und ohne Einbauten im Produktstrom.
Probenehmer für hygienische Anwendungen in der Chemie und Nahrungsmittelindustrie
Der Probenehmer DPE ermöglicht die zuverlässige Entnahme von Pulver- und Granulatproben aus Fallleitungen ohne stehende Produktsäule. Die hygienegerechte Konstruktion und die besondere Bauweise ohne Einbauten im Fallrohr während des Ruhezustands machen ihn besonders geeignet für Anwendungen mit hohen Anforderungen an Produktschutz und Reinigbarkeit.
Für Anwendungen in der Chemie-, Lebensmittel- und Milcherzeugnisindustrie bietet der Probenehmer DPE eine präzise und hygienische Lösung zur Probenahme rieselfähiger Produkte. Die vollständig zerlegbare Konstruktion sowie die geschützte Einhausung der Pneumatikkomponenten ermöglichen eine einfache Reinigung und einen zuverlässigen Betrieb auch in anspruchsvollen Produktionsumgebungen.
-
Keine Einbauten im Produktstrom
Im Ruhezustand ragen keine Bauteile in das Fallrohr hinein -
Hygienische Probenahme
Ideal für Anwendungen mit hohen Hygieneanforderungen in Lebensmittel-, Milch- und Chemieprozessen -
Geschützte Bauweise
Zusätzliche Einhausung der Pneumatikkomponenten zum Schutz vor Staub und Spritzwasser -
Schnelle Reinigung
Vollständig zerlegbar, für die effiziente Reinigung -
Variable Probemengen
Variable Entnahmemenge pro Zeiteinheit durch mehrere Entnahmezyklen
Funktionsweise und Lieferumfang

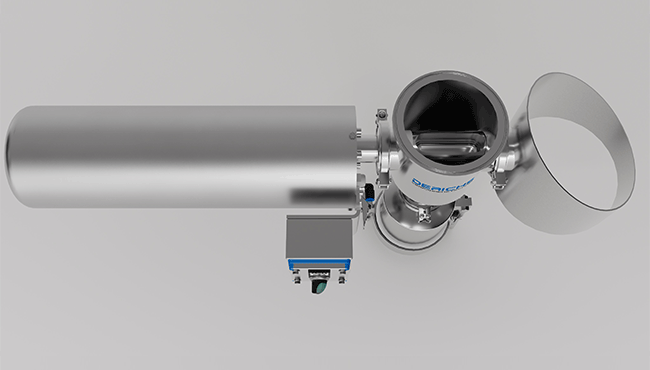

Funktionsweise
Der Probenehmer DPE besteht aus einem Kolben mit integrierter Probentasche, der über einen pneumatischen Linearzylinder betätigt wird. Zur Probenentnahme fährt der Kolben in den fallenden Produktstrom ein und füllt die Probentasche mit Produkt. Nach dem Einfahren wird der Kolben um 180° gedreht und entleert die Probe kontrolliert in einen Probenbehälter oder Probenbeutel.
Der DPE ist für Probengrößen von 25 ml, 50 ml oder 100 ml pro Entnahmezyklus erhältlich. Die Anzahl der Probenahmen pro Zeiteinheit und damit die gesamte Probenmenge kann über die kundenseitige Anlagensteuerung flexibel eingestellt werden. Die Ansteuerung erfolgt über das Magnetventil des Probenehmers. Die Dokumentation der Probenahmen kann über entsprechende Meldungen im Leitsystem erfolgen.
Reinigung
Für Anwendungen mit hohen Hygieneanforderungen lässt sich der DPE schnell und vollständig zerlegen. Alle produktberührenden Bauteile sind gut zugänglich und können nass gereinigt werden. Die zusätzliche Einhausung der Hauptbaugruppen schützt die Pneumatik vor Staub und Spritzwasser und erleichtert gleichzeitig die Reinigung der Anlage.
Lieferumfang
Zum Lieferumfang des Probenehmers gehört ein 2 ½“ Clamp-Stutzen, der an die bauseitige Fallleitung angeschweißt wird. Der zulässige Über-/ Unterdruck im System beträgt 50 mbar.

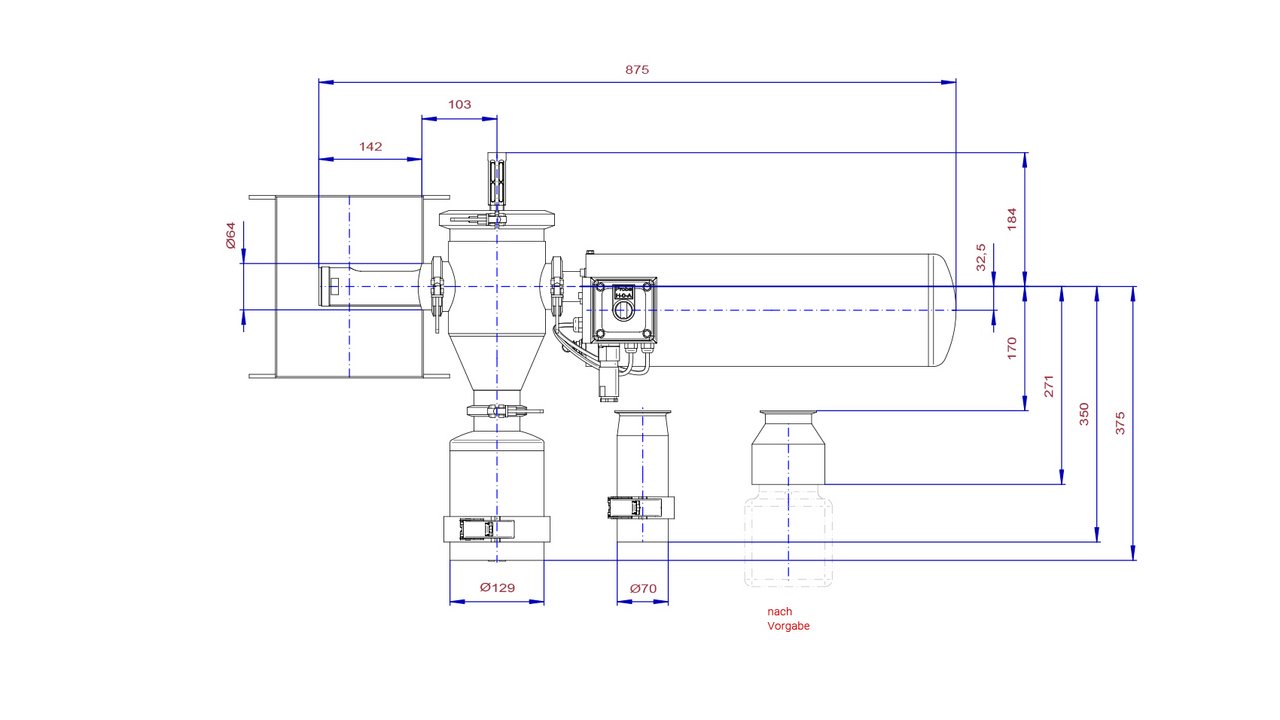

Maßangaben
Die erforderliche Einbauhöhe ist vom Probenbeutel bzw. der Probengefäße abhängig.
Technische Eigenschaften
| Zulässiger Über- oder Unterdruck | 50 mbar |
| Fallrohranschluss | 2 1/2‘‘ Clamp-Verbindung |
| Probenvolumen je Entnahmezyklus | 25, 50, 100 ml |
